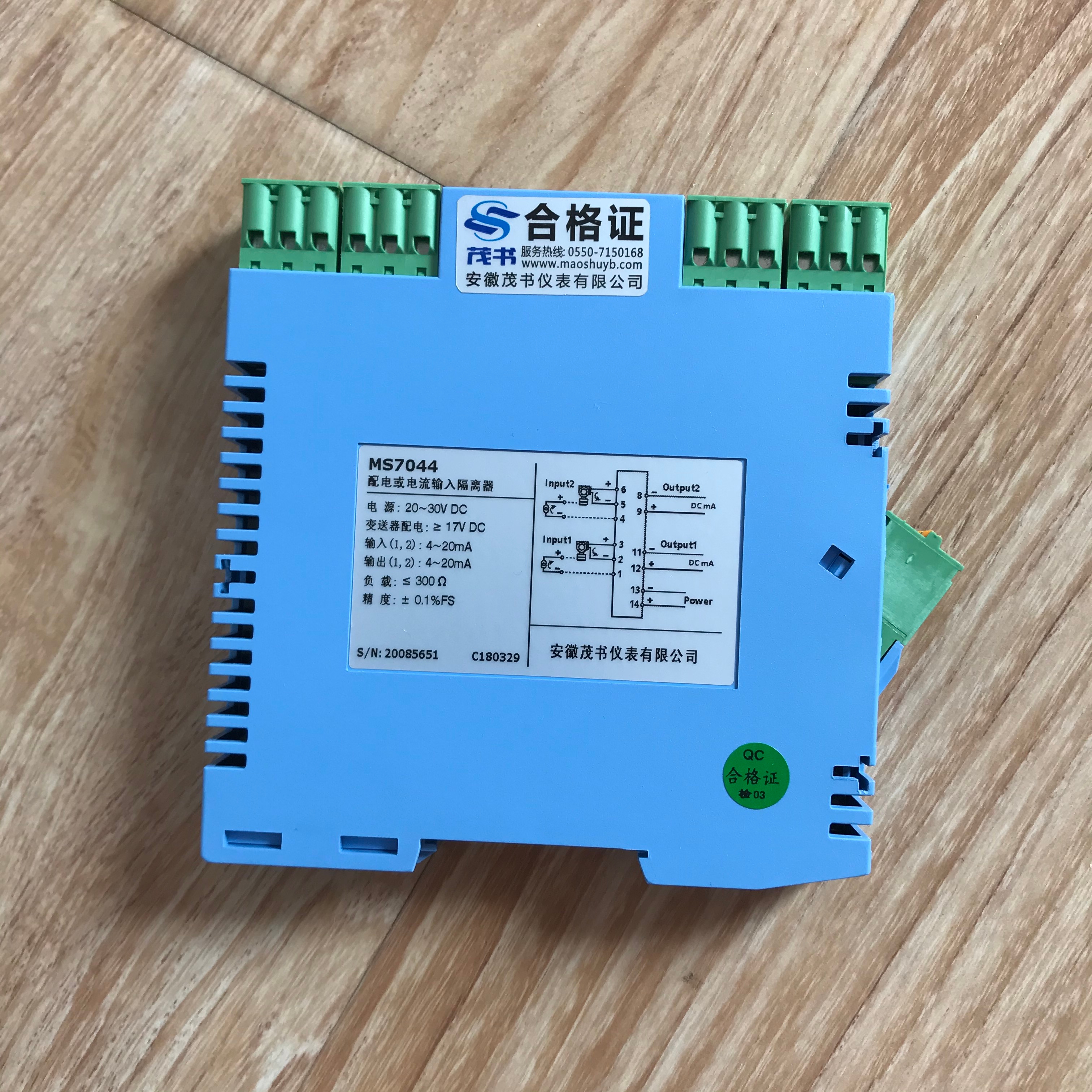

MS7044現場電源配電信號輸入隔離器（二入二出）
介紹：
MS7044現場電源信號輸入隔離器（二入二出）
一、特性
● 給變送器提供驅動電壓16.5～28V。
● 將變送器4～20mA信號隔離傳送。
● 可選擇4～20mA或1～5V信號輸出，或其它所需的直流信號。
● 模塊化表芯設計，無需零點和滿度調節。
● 帶有工作電源指示燈。
● 雙通道，兩路隔離輸入兩路隔離輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①M(fèi)S7044現場電源（配電）信號隔離器,是以?xún)陕藩?dú)立的輸入通道向現場的變送器提供隔離的電源電壓,并將變送器產生的4～20mA信號經本隔離器轉換處理,以?xún)陕藩?dú)立通道隔離輸出所需的直流信號至控制系統或其它智能儀表。
②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格
● 產品型號：MS7044 | ● 性能指標 標準精度：±0.1%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（0 → 90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入1－輸入2－輸出1－輸出2－電源之間隔離 絕緣電阻： ≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1 分鐘50Hz 抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數 工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝） ● 結構及外形尺寸 結構：卡裝式模塊化表芯ABS 材質機殼拔插式端子 外形尺寸：W16×H116×D110（mm），參見外形尺寸圖 整機重量：約120g |

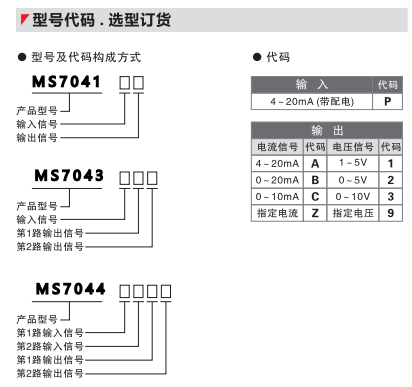

四、型號選擇
訂貨須知
1、參照選型舉例，正確規范書寫訂貨型號代碼。
2、若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例1 輸入：1路、2路變送器4～20mA
輸出：1路4～20mA；2 路4～20mA
訂貨代碼為：MS7044-P-P-A-A
舉例2 輸入：1路、2路變送器4～20mA
輸出：1路4～20mA；2路1～5V
訂貨代碼為：MS7044-P-P-A-1

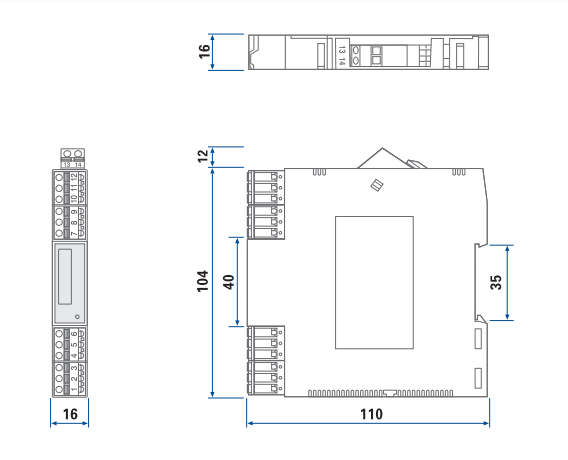

五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

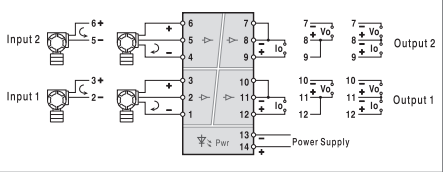

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
