MS6903二線制變送器電流信號配電隔離安全柵（支持HART通過/一入二出）

一、描述

1、該隔離安全柵適用于給現場危險區域的變送器提供隔離的直流電源 , 并接受來自該變送器的4~20mA電流信號輸入, 也可以用于接受4~20mA電流源信號輸入經過隔離、干擾抑制等處理后。向安全側的控制系統或其它儀表輸出4~20mA信號。

   2、該產品是一入二出隔離安全柵 , 一路輸入 , 兩路通道隔離輸出。

   3、該產品支持 HART信號通過。

   4、采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

   5、標準35mmDIN 導軌卡式安裝。可拔插的接線插頭端子 , 彈簧壓緊連接。

  二、特性
　　         1、 向二線制智能變送器提供配電電源

   2、 本安輸入

   3、 4~20m隔離傳輸

   4、 第 一路輸出 4~20mA,支持 HART信號傳輸

   5、 第二路輸出直流電流或電壓信號

  三、技術規格

  四、型號選擇

  五、外形尺寸、安裝圖
          ●  安裝
              1、35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
              2、盡可能垂直安裝，以利于儀表內部熱量散發。
          ●  典型應用
             1. 適合將現場信號輸入隔離轉換：信號一入二出。
             2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
             3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
             4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

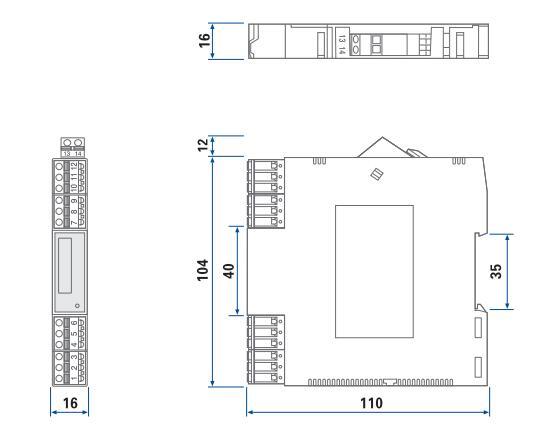

         ●  外形尺寸
              寬（厚）×  高  ×  深＝16×116×110（mm）

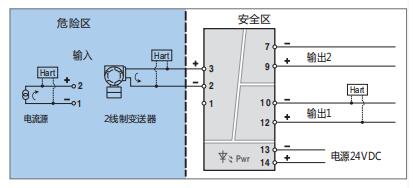

  六、端子接線圖
          ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
