SWP-PID自整定/光柱顯示控制儀（外給定或閥位控制）

　　SWP-LED系列PID外給定（或閥位）控制儀/PID外給定（或閥位）光柱顯示控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。
　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。

一、主要特點
　　1、通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。
　　2、PID參數自整定。
　　3、同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。
　　4、自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。

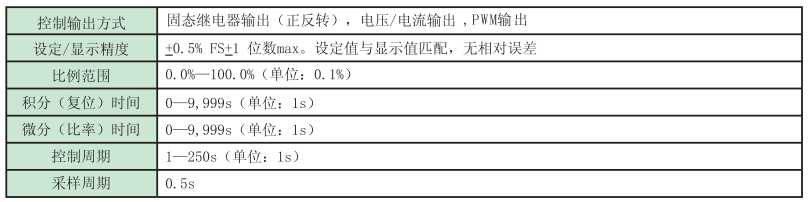

二、特殊技術參數

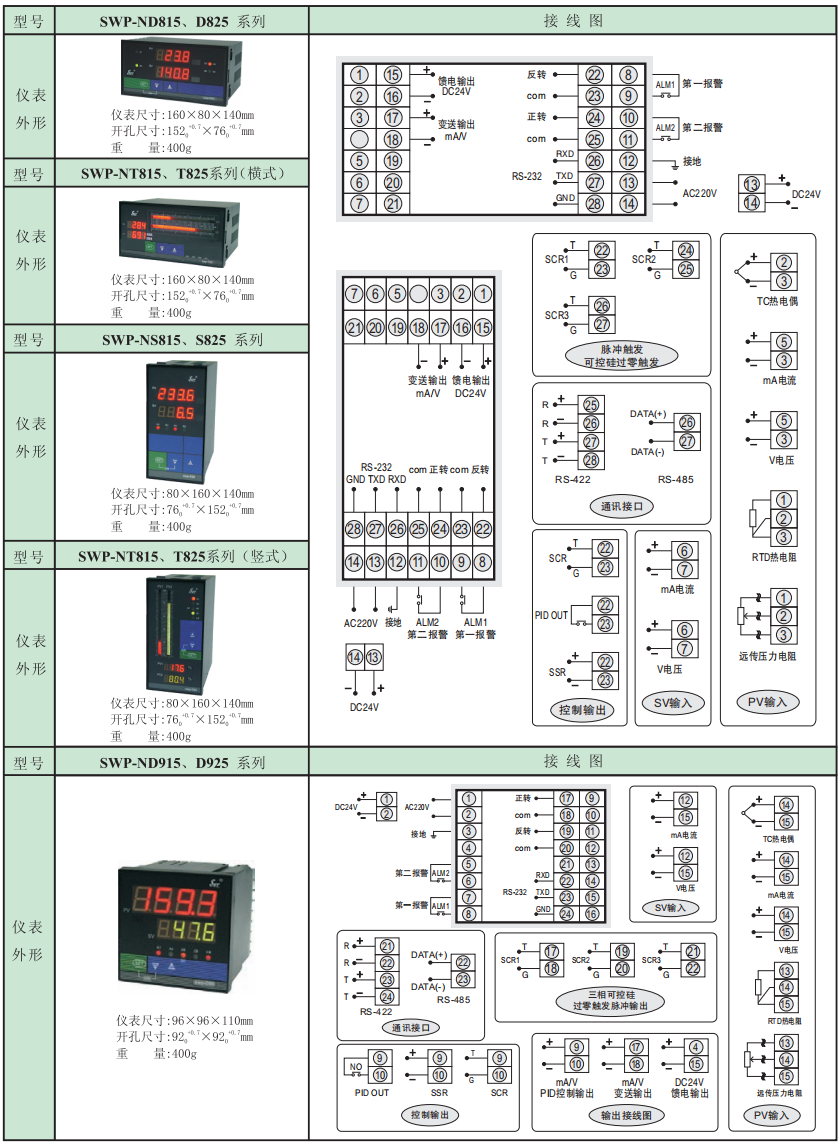

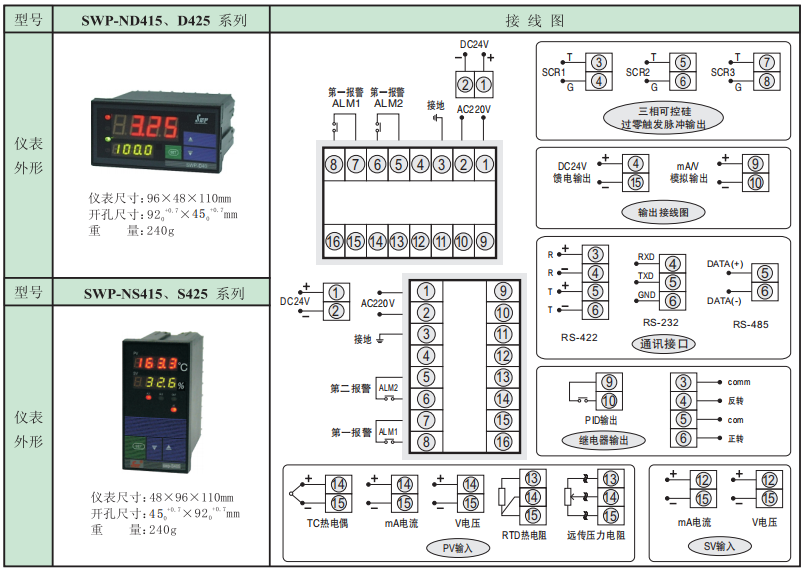

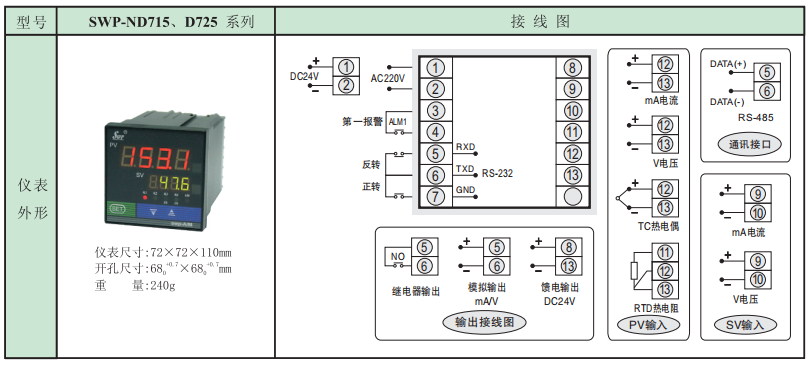

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

特殊訂貨與本接線圖不同之處，以隨機接線圖為準。

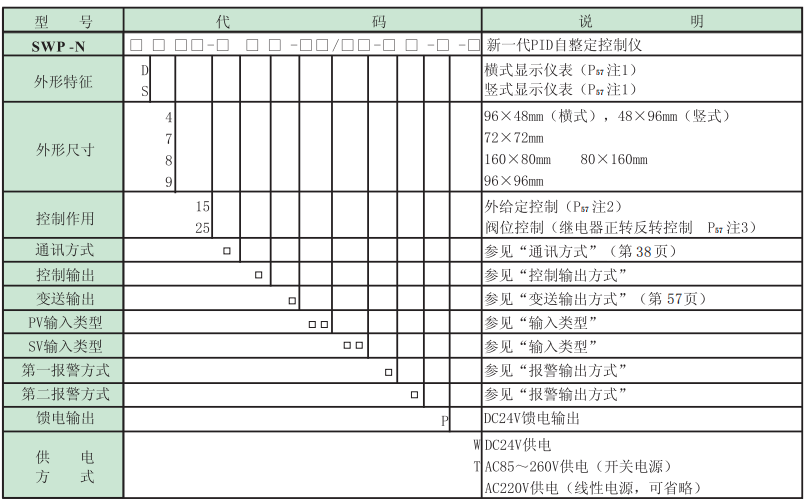

四、SWP-LED系列PID自動演算外給定（或閥位）控制儀型譜表

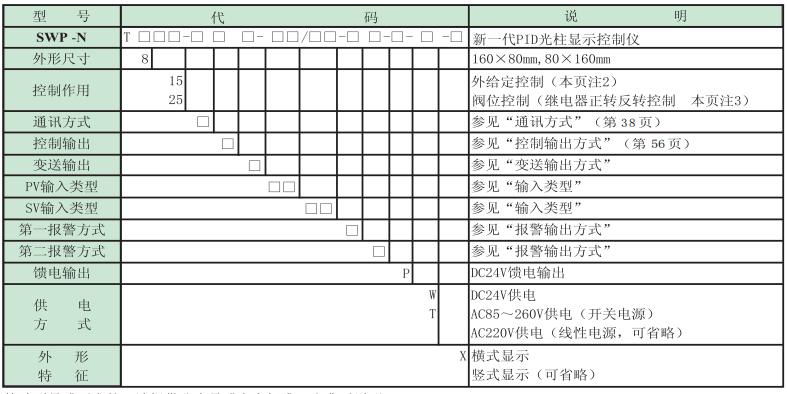

五、SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表

特殊型號或要求的, 請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明 。
★ 變送輸出方式

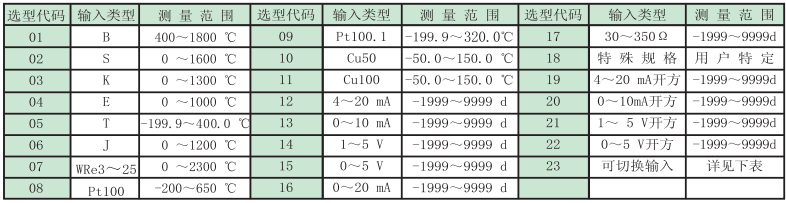

★ 輸入類型

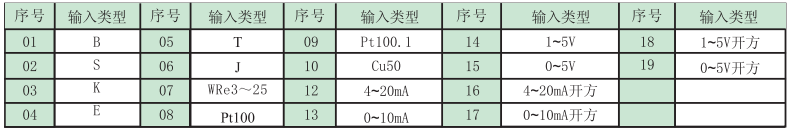

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

★ 報警輸出方式

★ 通訊方式

★ 控制輸出方式

★ 一路報警輸出只能選擇N、H或L報警輸出。
★ 注1：儀表顯示方式為 PV、SV雙LED顯示。
★ 注2：外給定控制--可選擇由內部設定控制目標值或由外部輸入設定控制目標值。
★ 注3：閥位控制--繼電器正轉、反轉控制輸出。
★ 型號舉例：
　　①SWP-ND815-21-08/12-HL-P-W
　　外給定控制，通訊方式RS232，輸出方式繼電器輸出，PV輸入類型為Pt100，SV輸入類型為4～20 mA，一路報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。
